GUI——狀態圖VS參考圖
是什么?
狀態圖為動態GUI或多級界面GUI中表現視圖變化關系的圖片，可以按照多個狀態圖的流轉或交互順序申請一件GUI外觀專利。對于變化狀態產品的外觀設計專利，其各種變化狀態圖均應納入保護范圍。
參考圖通常用于表明使用外觀設計的產品的用途、使用方法或者使用場所等。參考圖不能用于確定變化狀態產品外觀設計專利的保護范圍。
如何用?
圖形用戶界面為動態圖案的，申請人應當至少提交一個狀態的圖形用戶界面所涉及面的正投影視圖作為主視圖;其余狀態可僅提交圖形用戶界面關鍵幀的視圖作為變化狀態圖，所提交的視圖應能唯一確定動態圖案中動畫完整的變化過程。標注變化狀態圖時，應根據動態變化過程的先后順序標注，如狀態圖1→狀態圖2→狀態圖3.
GUI中的“捕捉畫面”、“取景框內容”不屬于圖形用戶界面設計本身的內容畫面，影響該外觀設計的正確表達，不能清楚地顯示要求專利保護的產品的外觀設計，具體地說，圖片或照片中“捕捉畫面”、“取景框內容”的內容畫面可以以空白、或×、單一色塊、或半透明遮蔽罩準確涂覆等形式表示，且申請人應當在簡要說明中寫明相應部分可變或屬于內容畫面。原包含“捕捉畫面”、“取景框內容”的可以修改為使用狀態參考圖。
一起來看看案例
某企業在首次提交的外觀設計專利申請文件中，圖片或照片申請文件中僅包含如下圖的主視圖。
主視圖
審查員發出補正通知書，指出專利申請不符合專利法第27條第2款的規定。具體指出：申請人提交的視圖中存在不屬于圖形用戶界面設計本身的內容畫面，影響該外觀設計的正確表達，不能正確清楚地顯示要求專利保護的產品的外觀設計，具體來說，主視圖右側有三個道路和車輛的畫面內容，圖形用戶界面中的內容畫面可以以空白、或×、單一色塊、或半透明遮蔽罩準確涂覆等形式表示，且申請人應當在簡要說明中寫明相應部分可變或屬于內容畫面。應提交沒有內容畫面的上述視圖一份，原主視圖可以修改為使用狀態參考圖。
申請人根據審查意見，將圖片或照片修改如下：
主視圖

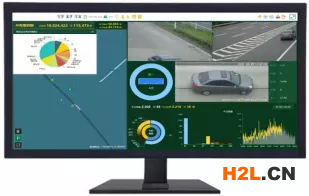

使用狀態參考圖
同時對外觀設計簡要說明修改如下：圖形用戶界面的用途：用于車型在線識別分析管理，主視圖的右側三個矩形空白處屬于車輛抓拍內容畫面顯示位置。使用狀態參考圖顯示三個車輛抓拍角度的畫面，便于對車輛狀態進行實時查看。
啟示
申請人在申請GUI外觀設計保護時，應注意狀態圖中是否存在不屬于圖形用戶設計本身的內容畫面，若存在相關內容畫面，應注意修改方式并將相關視圖修改為使用狀態參考圖。
