FMEA工具之邊界圖

   日期:2025-10-25 09:38:27     來源:企業管理     作者:中企檢測認證網     瀏覽:130    評論:0
核心提示:在DFMEA開發中,一般使用方框圖/邊界圖確定分析的范圍,包括分析范圍內的組件和零件及其接口,以及與客戶,制造商,服務商等外部接

在DFMEA開發中,一般使用方框圖/邊界圖確定分析的范圍,包括分析范圍內的組件和零件及其接口,以及與客戶,制造商,服務商等外部接口,并通過邊界圖展示產品各系統元素之間的物理和邏輯關系。
另外,邊界圖的輸出是作為P圖的輸入,虛線框外部的接口為P圖的干擾因素;由此可見,邊界圖對我們的FMEA意義重大。

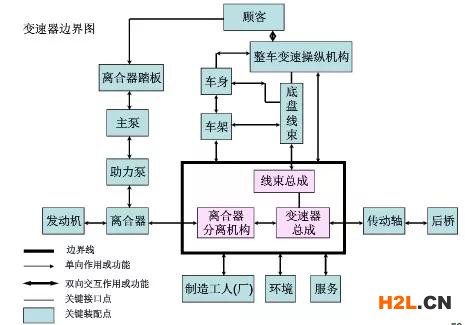

簡單的方框圖/邊界圖,可用箭頭表明相互作用,方框是實際功能,虛線框表明FMEA的邊界(范圍)。
如圖所示:
如何畫出一個完整的邊界圖呢?
1. 首先用邊界圖定義分析項目的范圍。
對于我們的研究對象,我們可以用虛線或粗的實線給它圈起來。

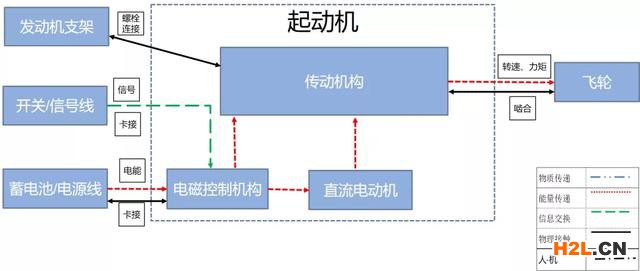

比如對于發動機上的交流啟動機:
2. 然后識別出外部接口,外部接口包括以下幾種:
  • 物理接觸(例如,支架、螺栓、夾子和各種類型的連接器)
  • 物質交接(例如,氣動流體、液壓流體或任何其他流體或材料交換)
  • 能量傳遞(例如,傳熱、摩擦或運動傳遞、例如鏈節或齒輪)
  • 信息交換(例如,計算機輸入或輸出、線束、電信號或任何其他類型的信息交換安全項目)
  • 人-機(例如,控制、開關、反應,顯示,警告,設置,進入/退出)
可以用不同的顏色或者線條來代表不同的接口,示例:

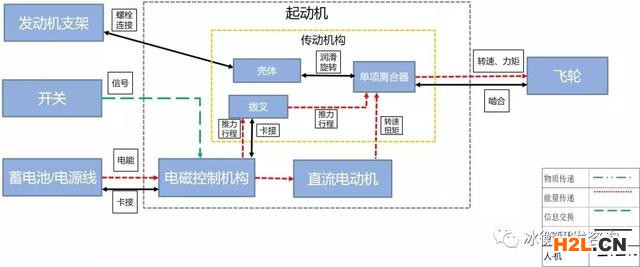

3. 最后再確定內部元素的物理及邏輯關系。
內部實線框按結構層次展開,如系統、組件及零件。
第一層系統,第二層組件,第三層零件,零件層通常是最底層次。是否需要展開到零件層次,是由設計責任所決定的。也就是說展開至有設計責任的層次就行了,你沒有設計責任,就不用再往下展開了。
總結:
使用邊界圖確定分析的范圍, 并確定分析范圍內的組件和零件及其接口,以及與客戶、制造商、服務商等外部接口,并通過邊界圖展示產品各系統元素之間的物理和邏輯關系,為P參數圖和功能分析做好準備。
