專利地圖分析有助于了解巨量轉移技術的發展現況與產業生態。本文利用ClarivateAnalytics提供之DerwentInnovation資料庫進行檢索，檢索關鍵字為MicroLED以及轉移、轉印、彈性體印模及流體組裝等相關之同義字，統計分析時間范圍為專利公開日系由2003年起至2017年第三季為止，針對年度申請量、專利申請區域、申請人身分以及國際專利分類號（InternationalPatentClassification，IPC）進行分析。
一、專利數量統計與趨勢
圖1顯示巨量轉移技術專利公開案數量統計結果，相關案件共計406件。為了簡化圖示，圖14僅繪出較多發明專利公開案的年份。圖14顯示在2012年之前，巨量轉移技術仍處于萌芽期，直到2013年起，發明專利公開案件數量逐年攀升，至2017年第三季為止巨量轉移技術專利仍呈現快速成長趨勢。
圖1、2003年~2017年巨量轉移技術專利公開案數量統計
二、專利申請區域分布
圖2顯示巨量轉移技術專利向全球主要專利局提出申請之分布結果，其中，美國（US）專利商標局之發明專利公開案有174件，數量最高；中國（CN）知識產權局以95件居次，后面依序?yàn)轫n國（KR）智慧財產局44件、世界智慧財產權組織（WO）43件以及歐洲（EP）專利局20件。
圖2、巨量轉移技術專利分布區域
三、主要申請人
圖3顯示巨量轉移技術專利之主要申請人，其中申請人BiblAndreas、HigginsonJohnA.、HuHsin-Hua為L(zhǎng)uxVueTechnology研發團隊之成員，由于蘋果公司（APPLEInc.）2014年并購LuxVueTechnology，因此上述申請人皆可視為APPLEInc.，共計241件；SEMPRIUSInc.、X-Celeprint均源自伊利諾大學的研發團隊，共計90件。統計結果顯示：巨量轉移技術主要分成：APPLEInc.的靜電轉移技術以及X-Celeprint的微轉印技術兩大陣營，其中以APPLEInc.的專利數量較多。

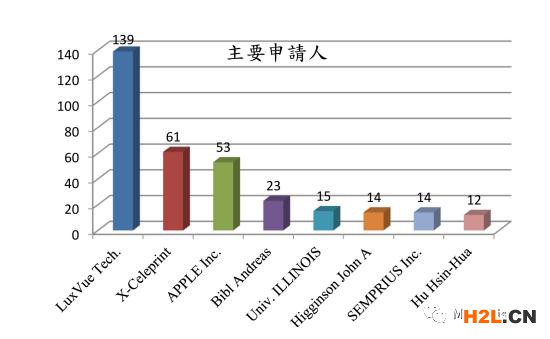

圖3、巨量轉移技術專利之主要申請人
四、主要申請人專利公開年份
圖4顯示巨量轉移技術專利之主要申請人專利公開年份，統計結果顯示：LuxVueTechnology團隊的靜電轉移技術專利公開日自2012年開始，2015年APPLEInc.并購LuxVueTechnology后持續研發靜電轉移技術。X-Celeprint團隊的微轉印技術主要分布在2015年之后。
圖4、巨量轉移技術專利之主要申請人專利公開年份
五、主要申請人專利布局
這里將MicroLED顯示器在技術領域上依據制程前后依序分類為：磊晶、轉移、像素、設備、修復、驅動、應用等七類，并分析主要申請人在上述技術領域之專利布局。由于巨量轉移技術內容包括：磊晶制造、MicroLED形成、與載體基板以及顯示基板的接合、靜電轉移頭制造、彈性體印模制造、巨量轉移工具以及微機電系統，因此，在技術領域分布上橫跨磊晶、轉移、像素、設備領域。主要申請人系選取致力研發靜電轉移技術之APPLEInc.、微轉印技術之X-Celeprint、流體組裝技術之鴻海（包括鴻海投資的eLux以及SHARP）、新力（SONY）、工業技術研究院、具臺灣背景之新創公司錼 創科技以及MikroMesa。專利分析方法系以人工方式篩選上述主要申請人之申請專利，每一專利家族僅計算一件以避免重復計算；如單一專利申請案之內容橫跨多個技術領域，則該些技術領域均各計算一件。由主要申請人在各技術領域之專利分布，可以一窺主要申請人在各技術領域布局之完整性以及競爭力。
將APPLEInc.之專利案，依技術領域分布以及專利公開日展開如圖5所示，總計75件。結果顯示：APPLEInc.的專利布局領域完整，尤其是與巨量轉移相關性高的磊晶、轉移、像素、設備四個領域都有不少專利，其中以設備領域最為突出，且連續分布在2013年~2016年，顯示出該公司持續投入研發資源，并獲得技術上的突破；磊晶、轉移、像素領域在2013年~2016年亦呈現平均的分布。2016年~2017年上半年之專利案較2014年~2015年呈現略為下降的現象。
圖5、APPLEInc.專利申請案，技術領域／公開日分布圖
將X-Celeprint之專利案，依技術領域分布以及專利公開日展開如圖19所示，總計36件。結果顯示：X-Celeprint之專利公開日集中在2015年~2017年上半年，各技術領域之分布相當完整，在時間軸上也相當平均，雖然數量上較APPLEInc.少，仍然顯示出X-Celeprint在MicroLED顯示器持續投入研發資源，并獲得技術上的突破。技術領域分布顯示出X-Celeprint的專利分布完整，除了巨量轉移相關性高的磊晶、轉移、像素、設備四個領域之外，在驅動以及應用領域亦多有著墨。
雖然X-Celeprint宣稱其成功地轉印200萬顆微尺寸IC，且制程良率達99.9%，然而設備領域之專利數量?jī)H4件，略顯不足，值得密切關注后續的發展。
圖6、X-Celeprint專利申請案，技術領域／公開日分布圖
鴻海為全球3C代工服務領域龍頭，旗下顯示器相關公司包括：群創、榮創、SHARP以及2017年透過子公司CyberNet投資取得之eLux。eLux與SHARP淵源頗深，執行長Jong-JanLee與技術長PaulSchuele皆來自于SHARP美國實驗室。不同于靜電轉移技術以及微轉印技術，eLux另辟蹊徑，提出流體組裝之巨量轉移方案。如圖7所示，鴻海收購之eLux與SHARP美國實驗室之專利案，技術領域分布為：磊晶1件、轉移3件、像素4件、修復1件，共9件。

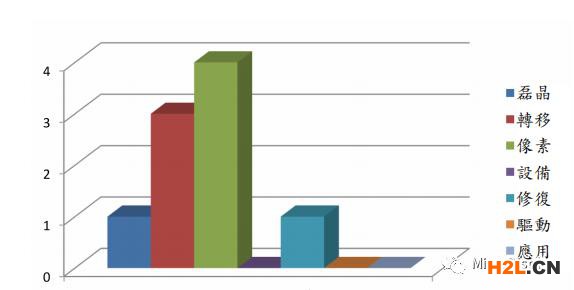

圖7、鴻海之專利申請技術領域分布圖
圖8為主要申請人在MicroLED顯示器技術領域之分布，其中，APPLEInc.在設備領域尤其突出，可以推論在巨量轉移技術最為領先；SONY在轉移、像素領域擁有較多專利，在設備領域較少，亦是最先以復合微組裝技術提出展示機種的廠商，不似靜電轉移以及微轉印技術對設備領域的依賴，復合微組裝技術之可行性最高，然而在成本以及良率上尚未達到足以大量推廣的境界。我國的鴻海、工業技術研究院、具臺灣背景之新創公司錼創科技以及MikroMesa等，專利數量不如前述公司，且技術領域集中在前端的磊晶、轉移、像素，并未提出一套完整可行的解決方案，尤其在巨量轉移技術上更顯單?。浑m然鴻海擁有流體組裝技術，MikroMesa亦提出4個轉移頭專利，然而這些僅為單點的突破，亦未見持續性的研發成果。
圖8、主要申請人之專利申請技術領域分布圖
六、巨量轉移技術專利之國際專利分類
巨量轉移技術涵蓋領域廣泛，主要于IPC分類中為H01L（半導體裝置）、H05K（印刷電路）、B25J（機械手）、B65G（運輸或貯存裝置）以及B81C（用於微米結構裝置或系統的制造處理之方法設備）。前端的MicroLED制造、MicroLED與載體基板的接合、靜電轉移頭制造及彈性體印模制造，屬于半導體制程，因此在分類上屬H01L，這部分的零部件眾多，制程繁復，因此相關專利案為大宗；目的基板通常為印刷電路板（PCB），因此H05K占一部分；靜電轉移頭以及微拾取陣列架座內的感測器應用了微機電系統（MicroelectromechanicalSystems，MEMS）的技術，因此B81C占一部分；巨量轉移工具使用機械手臂、工作平臺、生產線輸送，因此B25J以及B6G5亦占一部分；細部之分類請參照?qǐng)D9以及表1。
圖9巨量轉移技術專利之IPC分類號
表1、巨量轉移技術專利之國際專利分類號內容
總結
從專利申請的角度來看，申請量最多的APPLEInc.與X-Celeprint雖然采用的轉移方式不同，但兩者皆早已在巨量轉移技術開始了綿密的布局，可望成為MicroLED技術的領頭羊；值得一提的是，韓國SAMSUNG雖然早已發展了OLED技術，但是為了掌握下一代的MicroLED顯示器技術，在2017年起也陸續公開相當數量的專利，轉移技術采用類似X-Celeprint微轉印，稱霸顯示器市場之企圖心不言可喻，我國廠商雖然在申請專利之 起步較韓廠早，但是關鍵技術尚未能完全掌握，商品化的進程較緩慢，目前只能暫時推出MiniLED應戰，MicroLED產品目前仍處于樣品階段。
專利趨勢分析方面，巨量轉移專利有不同的方案，其各自有各自的優缺點，且申請數量仍在持續成長中，反映出技術上仍有問題待解且持續改進中，在選擇發展技術時，可以深入了解各技術的脈絡，以作為開發的依據；分析巨量轉移的國際專利分類號分布，第一名的H01L21與制造或處理半導體固體裝置或部件之方法設備相關，此一事實反映出巨量轉移專利的申請重點在于巨量轉移設備，主要不外乎是能有效成功拾取MicroLED的轉移頭，還有可快速移動并完成微米等級精密定位的多軸機臺研發，而此一項目恰巧為我國申請巨量轉移技術較為薄弱之處，值得我國廠商注意。
專利技術內容方面，目前主要申請巨量轉移專利技術為靜電轉移與微轉印，兩者在進行轉移時皆需要機密機械進行對準，不利于轉移制程時間的縮短，然而，流體組裝技術僅使用了簡單機械就可以在短時間內裝配大量的MicroLED，著實令人耳目一新，但是相關的專利數量與其他投入廠商仍不多，可行性與量產性仍待考驗；另外要達成商業量產上的要求，巨量轉移的良率要達到99.99999%，搭配適當?shù)男扪a(bǔ)與缺陷管理技術也是必須考量的，從技術領導廠商的專利申請內容亦有提出修復技術之專利申請可以驗證此觀點。
